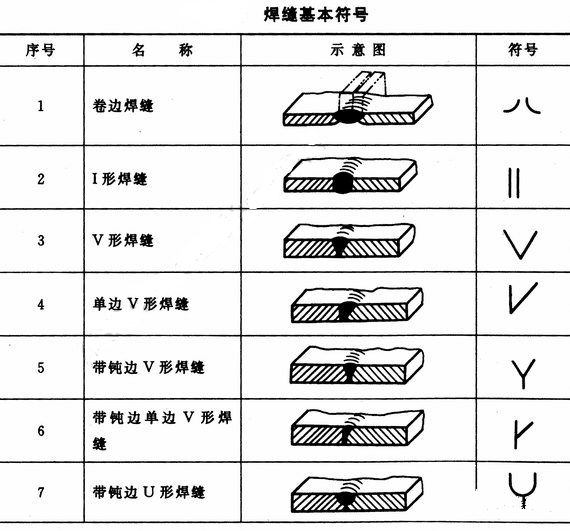

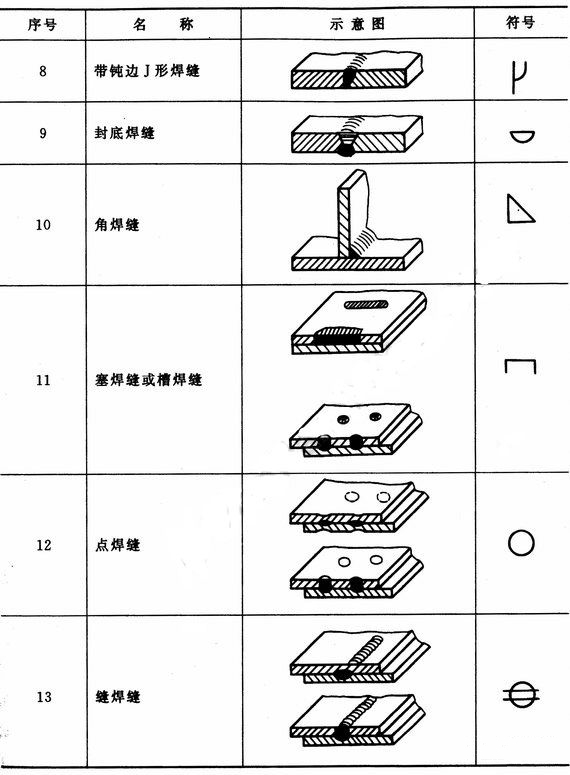

基本符号是表示焊缝截面形状的符号。比如I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等，具体符号见下表。本例表示焊缝是一角焊缝。
辅助符号是表示焊缝表面形状特征的符号。辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。

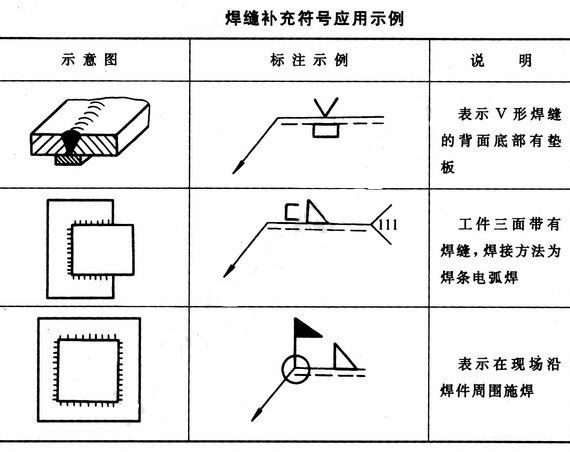

有时为了补充说明焊缝的某些特征，需要其它符号来表示。比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。补充符号应用示例见下表。
但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。

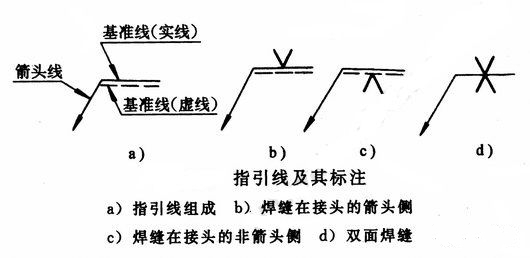

指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，可不加虚线，如图d所示。

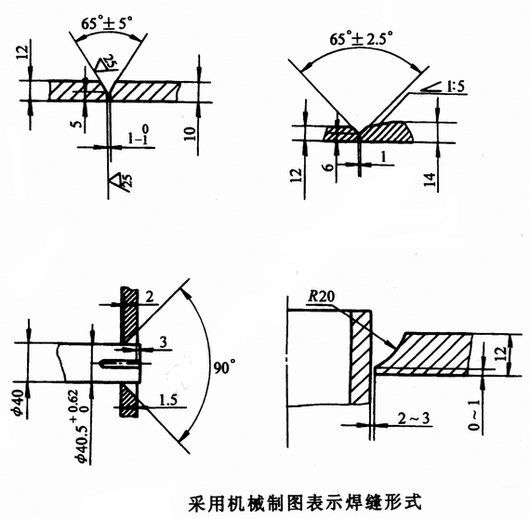

焊缝尺寸众多，标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。有时为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示。上图为釆用机械制图方法表示焊缝形式的几个例子.

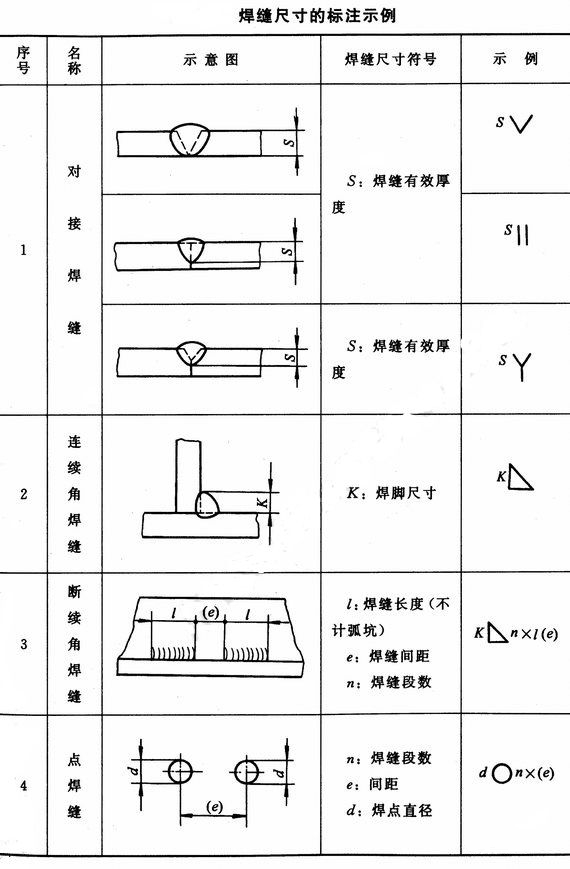

下表列出了一些常见焊缝尺寸的标注实例：
